A61L-0001-0074 14" Ersatz-LCD-Display für FANUC CNC-System CRT-Moni

A61L-0001-0074 kompatibles LCD-Display 14 Zoll für CNC-Maschine ersetzt CRT-Monitor

Das Fanuc A61L-0001-0074-Display ist das früheste in FANUC, installiert in der Fanuc 6-Serie oder Fanuc 10, Fanuc 11, Fanuc12 im Steuerungssystem und auf Etiketten, auch TX-1450ABA5, 14X59-1 genannt, das direkt ausgetauscht werden kann durch die LCD-Monitore

Die Signalschnittstelle ist HONDA MR-20M und das Display ist ein 14-Zoll-Farb-CRT-Display

Die Spezifikation des Ersatz-LCD-Monitors lautet wie folgt:

1. Unterstützt 15 KHz bis 48 KHz Frequenzleitungssignal, Feldfrequenz von 48 Hz bis 75 Hz, die positive und negative automatische Anpassung, automatische Eingangsfrequenzabtastung des Leitungsfelds.

2. Unterstützung des Feldeingangs für digitale TTL-Signale oder analoge Signale.

3. Eingangsschnittstelle: D-Sub, 15PIN, BNC-Schnittstelle und andere Schnittstellen, können angepasst werden.

4. Unterstützt Schwarzweiß-Display, Monochrom-Display, Farbdisplay, Echtfarben-Display.

5. Unterstützt die automatische Erkennung des Bildschirms und passt die Breite an.

6. Unterstützt die Trennung des Synchronsignals HV, des zusammengesetzten Synchronisationssignals Cs oder der Synchronsignalverbindung im Video-G-Signal (Sog). Polarität, positiv und negativ werden automatisch identifiziert.

7,75–500 Ohm hohe Eingangsimpedanz, geeignet für alle Arten von starken und schwachen Signalquellen

Technische Parameter des Industriebildschirms:

Typ

KTV148 RGB EGA CGA MDA-Bildschirm

Bildschirmgröße

246 * 184,4 mm (Länge * Breite), 12,1 Zoll, 4:3

Sweep-Bereich

H-Reihen-Scanning: 15 kHz–48 kHz Plus-n-Minus-Autoanpassung

V-Reihen-Scanning: 48 Hz–75 Hz Plus-n-Minus-Autoanpassung

Eingangssignale

Signalquellentypen

MDA, CGA, EGA, VGA

RGB-, RGsB-, RGBS- und RGBHV-Signale

Synchronisationsmethode

HV-Reihenfeldtrennung, HV-Reihenfeldmischung Cs, Grünsegregation Sog

TTL-Digitalpegel: 2,4 ~ 5,0 V oder niedrig 0,0 ~ 0,8 V

Analoger Modellpegel: 0,7–2,5 VP-P

Eingangswiderstand

75–500 Ohm hohe Eingangsimpedanz, die sich an verschiedene Signalquellen anpassen lässt.

Scan-Modus

Interlaced-Scanning/sequentielles Scannen

Signalleitung

9-polige Signalleitung (optional), 15-polige Signalleitung, BNC-Eingang

Bildschirmfarben

262K, monochrom, schwarzweiß

Kontrast

450:1

Helligkeit

400 cd/m2 (typ.)

Reaktionszeit

15/30 (Typ.)(Tr/Td) (ms)

Arbeitsbedingungen

Temperatur: -10 ~ +65, Luftfeuchtigkeit: 20 % ~ 95 %

Lagerbedingungen

Temperatur: -30 ~ +70, Luftfeuchtigkeit: 10 % ~ 95 %

Der alte CRT-Monitor A61L-0001-0074TX-1450ABA5 wie folgt:

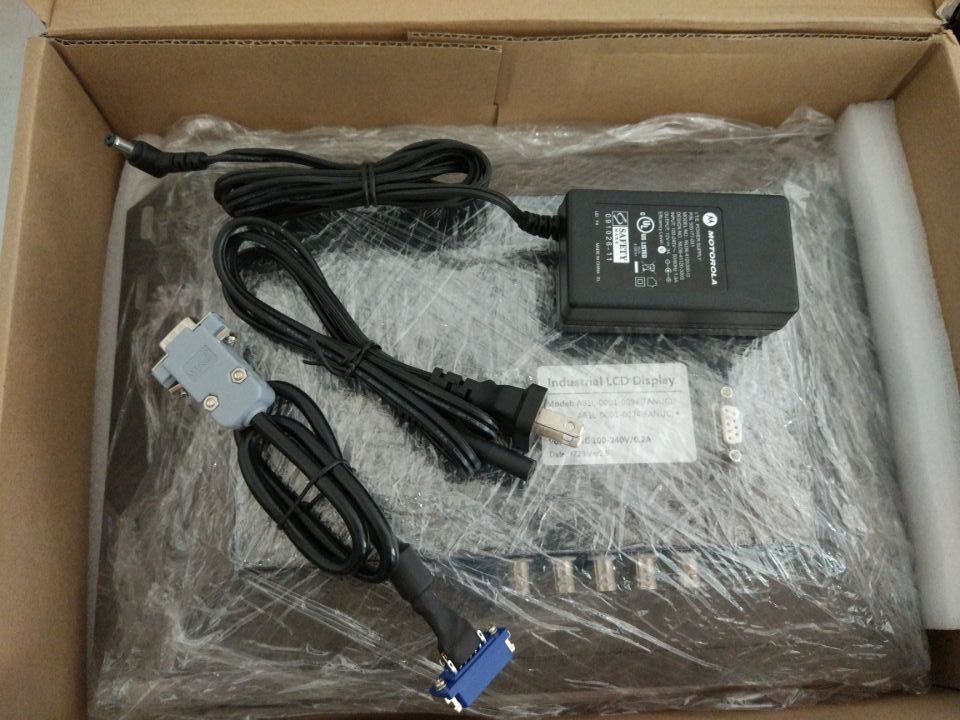

Das Ersatz-LCD-Display sieht wie folgt aus:

Sie können es wie folgt ersetzen:

Entfernen Sie zunächst das alte CRT-Display und leeren Sie die ursprüngliche CRT-Position. Siehe unten

2. Entfernen Sie das alte CRT-Display und leeren Sie die ursprüngliche CRT-Position. Siehe unten

Das neue LCD wird direkt installiert, die entsprechenden festen Schraubenlöcher werden installiert, das Signalkabel wird eingeführt, die Stromleitung kann angeschlossen werden, einige Parameter können durch Optimierung der Anzeige des OSD-Anzeigemenüs abgerufen werden, wodurch der CRT-Ersatz für den Flüssigkristallprozess A61L-0001-0074 abgeschlossen ist.

3. Das Display nach der Installation

Unsere Produkte verwenden alle importierte industrielle LCD-Panels und Netzteile von Unternehmen wie SHARP und AUO, um sicherzustellen, dass sie eine lange Lebensdauer, eine geringe Ausfallrate und einen 24-Stunden-Dauereinsatz ohne tägliche Wartung mit genau gleicher Leistung gewährleisten mechanische Größe der ursprünglichen Lochstelle und kann die Produktion schnell wiederherstellen, solange die Signalschnittstelle und die Stromschnittstelle angeschlossen werden. Im Vergleich zum ursprünglichen CRT-Monitor bietet der LCD-Monitor die Vorteile einer einfachen Struktur, eines geringeren Stromverbrauchs, eines geringen täglichen Ausfalls und einer starken Leistung Vibrationsfestigkeit, starke Beständigkeit gegen elektromagnetische Störungen, einfache Wartung, geringes Gewicht und einfachere Standardisierung usw.

Alle Modelle sind regelmäßig auf Lager, um eine schnelle Lieferung zu gewährleisten. Einige Displays für besondere Zwecke können individuell angepasst werden.
