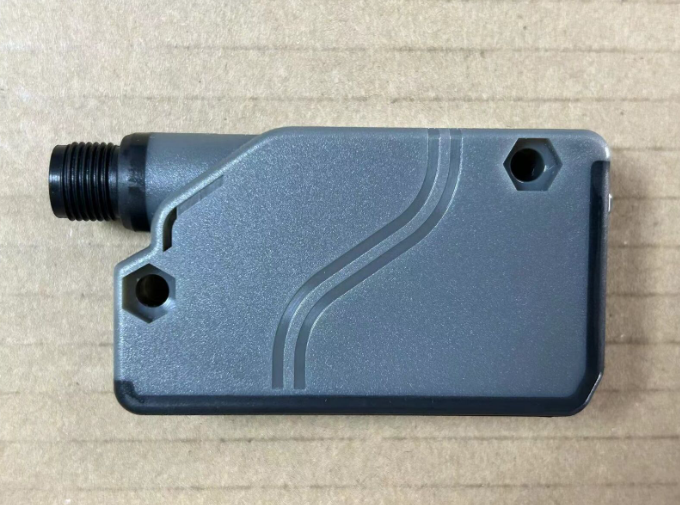

Panasonic EQ-34-PN-J reflektierender fotoelektrischer Sensorschalter

Einhaltung der CE-Kennzeichnungsrichtlinie, EMV-Richtlinie, RoHS-Richtlinie

Einstellbarer Bereich 0,2 bis 2 m (0,656 bis 6,562 Fuß).

(Hinweis) Der Einstellbereich bezeichnet den maximalen Erfassungsbereich, der mit dem Einsteller eingestellt werden kann.

Der Sensor kann ein Objekt erkennen, das 0,1 m oder mehr entfernt ist.

Erfassungsbereich (mit weißem, nicht glänzendem Papier im Einstellabstand von 2 m (6,562 Fuß)) 0,1 bis 2 m (0,328 bis 6,562 Fuß).

Hysterese 10 % oder weniger des Betätigungsabstands (mit weißem, nicht glänzendem Papier)

Wiederholgenauigkeit entlang der Sensorachse: 10 mm (0,394 Zoll) oder weniger, senkrecht zur Sensorachse: 1 mm (0,039 Zoll) oder weniger (mit weißem, nicht glänzendem Papier)

Versorgungsspannung 10 bis 30 V DC Welligkeit P-P 10 % oder weniger

Stromverbrauch 55 mA oder weniger

Ausgang PNP-Transistor mit offenem Kollektor

- Maximaler Quellstrom: 100 mA

- Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und + V)

- Restspannung: 1 V oder weniger (bei 100 mA Quellenstrom), 0,4 V oder weniger (bei 16 mA Quellenstrom)

Ausgang: Nutzungskategorie DC-12 oder DC-13

Ausgang: Ausgangsbetrieb umschaltbar entweder Erkennung-EIN oder Erkennung-AUS

Ausgang: Integrierter Kurzschlussschutz

Reaktionszeit 2 ms oder weniger

Betriebsanzeige Rote LED (leuchtet, wenn der Ausgang eingeschaltet ist)

Stabilitätsanzeige Grüne LED (leuchtet bei stabilem Lichtempfang oder stabilem Dunkelzustand)

Abstandseinsteller Mechanischer 2-Gang-Einsteller mit Zeiger

Integrierte Funktion zur automatischen Interferenzverhinderung

(Hinweis) Die Erkennung kann je nach Einstellungsbedingungen oder erfassten Objekten instabil werden. Stellen Sie nach dem Einrichten dieses Produkts sicher, dass Sie den Betrieb anhand tatsächlicher Sensorobjekte überprüfen.

Verschmutzungsgrad 3 (Industrieumgebung)

Schutzart IP67 (IEC)

Umgebungstemperatur -20 bis +55 ℃ -4 bis +131 ℉ (Keine Taukondensation oder Vereisung zulässig), Lagerung: -25 bis +70 ℃ -13 bis +158 ℉

Umgebungsfeuchtigkeit 35 bis 85 % RH, Lagerung: 35 bis 85 % RH

Umgebungsbeleuchtungsstärke Glühlampenlicht: 3.000 ℓx oder weniger an der Lichtempfangsfläche

Spannungsfestigkeit 1.000 V AC für eine Minute. zwischen allen miteinander verbundenen Versorgungsklemmen und dem Gehäuse

Isolationswiderstand 20 MOhm oder mehr, mit 250-V-Megger zwischen allen miteinander verbundenen Versorgungsklemmen und dem Gehäuse

Vibrationsfestigkeit 10 bis 55 Hz Frequenz, 1,5 mm 0,059 Zoll doppelte Amplitude (max. 10 G) in X-, Y- und Z-Richtung für jeweils zwei Stunden

Stoßfestigkeit: 500 m/s2 Beschleunigung (ca. 50 G) in X-, Y- und Z-Richtung jeweils dreimal

Infrarot-LED mit emittierendem Element (Spitzenemissionswellenlänge: 880 nm 0,035 mil, moduliert)

Material Gehäuse: Polyalylat und Polyethylenterephthalat

Linse: Polyalylat

Kabel 0,3 mm2 3-adriges Cabtyre-Kabel, 2 m lang

Kabelverlängerung Eine Verlängerung auf bis zu 100 m (328,084 ft) ist mit einem Kabel von 0,3 mm2 oder mehr möglich.

Gewicht (typisch) Nettogewicht: ca. 150 g

Bruttogewicht: ca. 200 g

Zubehör Einstellschraubendreher: 1 Stk.
